電気施設管理

出典:令和元年度第3種電気主任技術者試験
法規 問10

次の文章は、電力の供給に関する記述である。

電気は（ア）とが同時的であるため，不断の供給を使命とする電気事業においては、常に変動する需要に対処しうる供給力を準備しなければならない。

しかし、発電設備は事故発生の可能性があり，また，水力発電所の供給力は河川流量の豊渇水による影響で変化する。一方、太陽光発電、風力発電などの供給力は天候により変化する。さらに、原子力発電所や火力発電所も定期検査などの補修作業のため一定期間の停止を必要とする。このように供給力は変動する要因が多い。他方、需要も予想と異なるおそれもある。

したがって、不断の供給を維持するためには、想定される（イ）に見合う供給力を保有することに加え、常に適量の（ウ）を保持しなければならない。

電気事業法に基づき設立された電力広域的運営推進機関は毎年，各供給区域（エリア）及び全国の供給力について需給バランス評価を行い、この評価を踏まえてその後の需給の状況を監視し、対策の実施状況を確認する役割を担っている。

上記の記述中の空白箇所（ア）、（イ）及び（ウ）に当てはまる組合せとして、正しいものを次の（1）～（5）のうちから一つ選べ。

出典:平成30年度第3種電気主任技術者試験
法規 問10

次の文章は、電力の需給に関する記述である。

電力システムにおいて、需要と供給の間に不均衡が生じると、周波数が変動する。これを防止するため，需要と供給の均衡を常に確保する必要がある。

従来は、電力需要にあわせて電力供給を調整してきた。

しかし、近年、（ア）状況に応じ、スマートに（イ）パターンを変化させること、いわゆるディマンドリスポンス（「デマンドレスポンス」ともいう。以下同じ。）の重要性が強く認識されるようになっている。この取組の一つとして、電気事業者（小売電気事業者及び系統運用者という。以下同じ。）やアグリゲーター（複数の（ウ）を束ねて、ディマンドリスポンスによる（エ）削減量を電気事業者と取引する事業者）と（ウ）の間の契約に基づき、電力の（エ）削減の量や容量を取引する取組（要請による（エ）の削減量に応じて、（ウ）がアグリゲーターを介し電気事業者から報酬を得る。）、いわゆるネガワット取引の活用が進められている。

上記の記述中の空白箇所（ア）、（イ）、（ウ）及び（エ）に当てはまる組合せとして、正しいものを次の（1）～（5）のうちから一つ選べ。

出典:平成27年度第3種電気主任技術者試験
法規 問10

次の文章は，計器用変成器の変流器に関する記述である。その記述内容として誤っているものを次の（1）～（5）のうちから一つ選べ。

1. 変流器は、一次電流から生じる磁束によって二次電流を発生させる計器用変成器である。
2. 変流器は、二次側に開閉器やヒューズを設置してはいけない。
3. 変流器は、通電中に二次側が開放されると変流器に異常電圧が発生し、絶縁が破壊される危険性がある。
4. 変流器は、一次電流が一定でも二次側の抵抗値により変流比は変化するので、電流計の選択には注意が必要になる。
5. 変流器の通電中に、電流計をやむを得ず交換する場合は，二次側端子を短絡して交換し、その後に短絡を外す。

出典:平成24年度第3種電気主任技術者試験
法規 問4

次の文章は、「発電用風力設備に関する技術基準を定める省令」における、風車を支持する工作物に関する記述である。

• 風車を支持する工作物は、自重、積載荷重（ア）及び風圧並びに地震その他の振動及び（イ）に対して構造上安全でなければならない。
• 発電用風力設備が一般用電気工作物である場合には、風車を支持する工作物に取扱者以外の者が容易に（ウ）ことができないように適切な措置を講じること。

上記の記述中の空白箇所（ア）、（イ）及び（ウ）に当てはまる組合せとして、正しいものを次の（1）～（5）のうちから一つ選べ。

出典:平成26年度第3種電気主任技術者試験
法規 問8

次の文章は、油入変圧器における絶縁油の劣化についての記述である。

• 自家用需要家が絶縁油の保守、点検のために行う試験には,（ア）試験及び酸価度試験が一般に実施されている。
• 絶縁油、特に変圧器油は、使用中に次第に劣化して酸価が上がり、（イ）や耐圧が下がるなどの諸性能が低下し、ついには泥状のスラッジができるようになる。
• 変圧器油劣化の主原因は、油と接触する（ウ）が油中に溶け込み、その中の酸素による酸化であって、この酸化反応は変圧器の運転による（エ）の上昇によって特に促進される。そのほか、金属、絶縁ワニス、光線なども酸化を促進し、劣化生成物のうちにも反応を促進するものが数多くある。

上記の記述中の空白箇所（ア）、（イ）、（ウ）及び（エ）に当てはまる組合せとして，正しいものを次の（1）～（5）のうちから一つ選べ。

出典:平成25年度第3種電気主任技術者試験
法規 問10

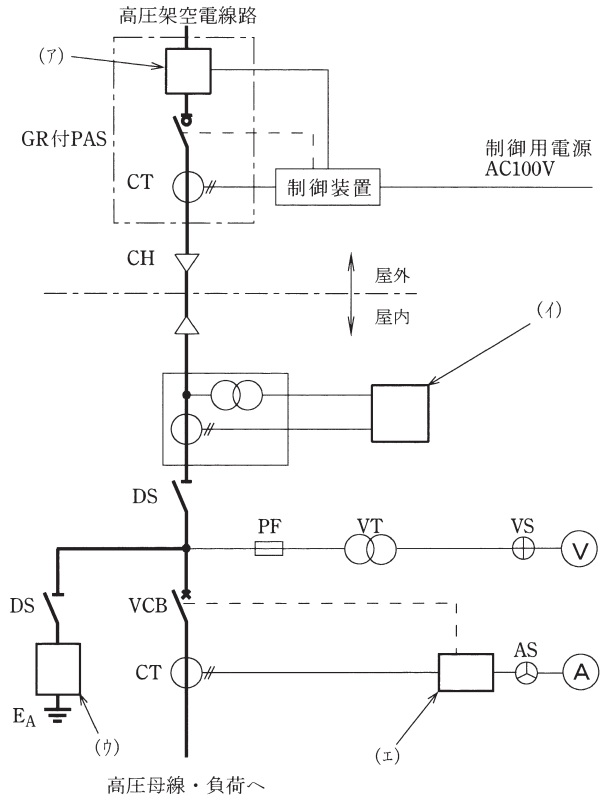

図は、高圧受電設備（受電電500[kW]）の単線結線図の一部である。

図の矢印で示す（ア）、（イ）、（ウ）及び（エ）に設置する機器及び計器の名称（略号を含む）組合せとして、正しいものを次の（1）～（5）のうちから一つ選べ。

出典:平成29年度第3種電気主任技術者試験
法規 問5

次の文章は、「発電用風力設備に関する技術基準を定める省令」に基づく風車の安全な状態の確保に関する記述である。

• 風車（発電用風力設備が一般用電気工作物である場合を除く。以下aにおいて同じ。）は、次の場合に安全かつ自動的に停止するような措置を講じなければならない。
  1. （ア）が著しく上昇した場合
  2. 風車の（イ）の機能が著しく低下した場合
• 最高部の（ウ）からの高さが20mを超える発電用風力設備には、（エ）から風車を保護するような措置を講じなければならない。ただし、周囲の状況によって（エ）が風車を損傷するおそれがない場合はこの限りではない。

上記の記述中の空白箇所（ア）、（イ）、（ウ）及び（エ）に当てはまる組合せとして，正しいものを次の（1）～（5）のうちから一つ選べ。
