出典:令和4年度上期第3種電気主任技術者試験
理論 問3
図のような環状鉄心に巻かれたコイルがある。
図の環状コイルについて，
・端子1−2間の自己インダクタンスを測定したところ，40mHであった。
・端子3−4間の自己インダクタンスを測定したところ，10mHであった。
・端子2と3を接続した状態で端子1−4間のインダクタンスを測定したところ，86mHであった。
このとき，端子1−2間のコイルと端子3−4間のコイルとの間の結合係数𝑘の値として，最も近いものを次の(1)～(5)のうちから一つ選べ。
- 0.81
- 0.90
- 0.95
- 0.98
- 1.8
- 解答
出典:令和3年度第3種電気主任技術者試験
理論 問4
次の文章は，電磁誘導に関する記述である。
図のように，コイルと磁石を配置し，磁石の磁束がコイルを貫いている。
- スイッチ S を閉じた状態で磁石をコイルに近づけると，コイルには（ア）の向きに電流が流れる。
- コイルの巻数が200であるとする。スイッチSを開いた状態でコイルの断面を貫く磁束を0.5sの間に10mWbだけ直線的に増加させると，磁束鎖交数は（イ）Wbだけ変化する。また，この0.5sの間にコイルに発生する誘導起電力の大きさは（ウ）Vとなる。ただし，コイル断面の位置によらずコイルの磁束は一定とする。
上記の記述中の空白箇所(ア)～(ウ)に当てはまる組合せとして，正しいものを次の(1)～(5)のうちから一つ選べ。
| （ア） | （イ） | （ウ） | |
|---|---|---|---|
| 1 | ① | 2 | 2 |
| 2 | ① | 2 | 4 |
| 3 | ① | 0.01 | 2 |
| 4 | ② | 2 | 4 |
| 5 | ② | 0.01 | 2 |
- 解答
出典:令和元年度第3種電気主任技術者試験
理論 問4

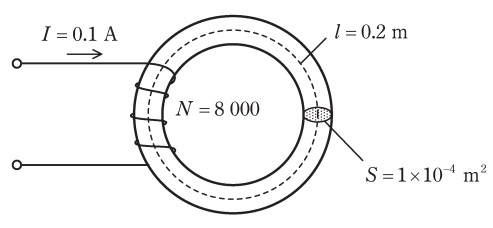

図のように，磁路の長さl=0.2m，断面積S=1×10⁻⁴m²の環状鉄心に巻数N=8000の銅線を巻いたコイルがある。このコイルに直流電流I=0.1Aを流したとき，鉄心中の磁束密度はB=1.28Tであった。このときの鉄心の透磁率μの値[H／m]として，最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし，コイルによって作られる磁束は，鉄心中を一様に通り，鉄心の外部に漏れないものとする。
- 1.6×10⁻⁴
- 2.0×10⁻⁴
- 2.4×10⁻⁴
- 2.8×10⁻⁴
- 3.2×10⁻⁴
- 解答
