出典:平成29年度第3種電気主任技術者試験
法規 問12

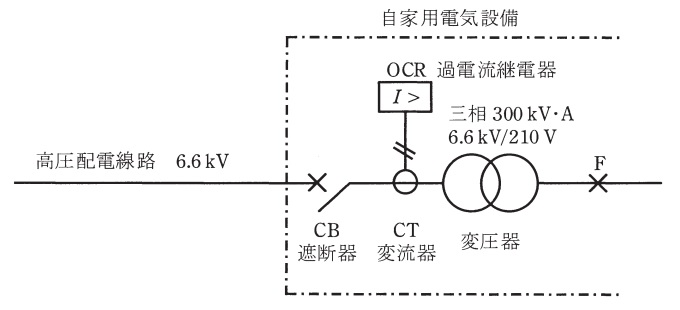

図に示す自家用電気設備で変圧器二次側（210V側）F点において三相短絡事故が発生した。次の（a）及び（b）の問に答えよ。

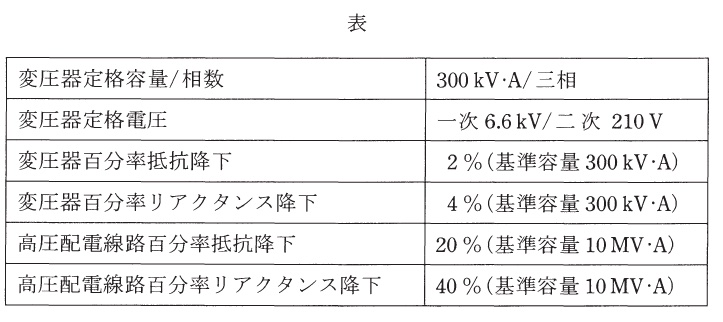

ただし、高圧配電線路の送り出し電圧は6.6kVとし、変圧器の仕様及び高圧配電線路のインピーダンスは表のとおりとする。なお、変圧器二次側からF点までのインピーダンス、その他記載の無いインピーダンスは無視するものとする。
（a）F点における三相短絡電流の値[kA]として、最も近いものを次の（1）～（5）のうちから一つ選べ。
- 1.2
- 1.7
- 5.2
- 11.7
- 14.2
- 解答
（b）変圧器一次側（6.6kV側）に変流器CTが接続されており、CT二次電流が過電流継電器OCRに入力されているとする。三相短絡事故発生時のOCR入力電流の値[A]として、最も近いものを次の（1）～（5）のうちから一つ選べ。ただし、CTの変流比は75A／5Aとする。
- 12
- 18
- 26
- 30
- 42
- 解答
出典:平成29年度第3種電気主任技術者試験
法規 問13
自家用水力発電所をもつ工場があり、電力系統と常時系統連系している。ここでは、自家用水力発電所の発電電力は工場内にて消費させ、同電力が工場の消費電力よりも大きくなり余剰が発生した場合、その余剰分は電力系統に逆潮流（送電）させる運用をしている。

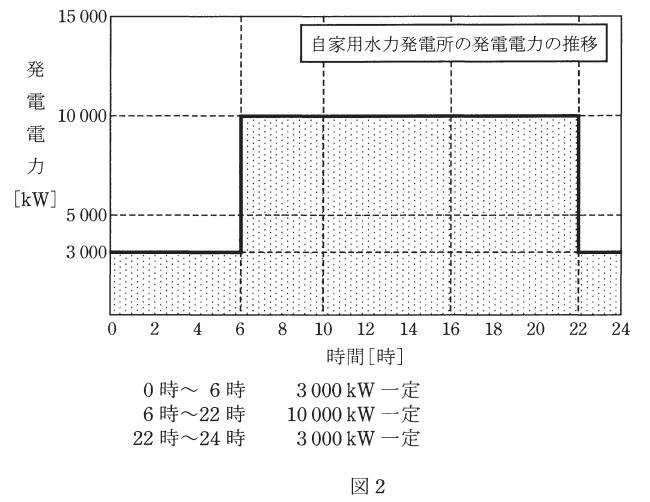

この工場のある日（0時～24時）の消費電力と自家用水力発電所の発電電力はそれぞれ図1及び図2のように推移した。次の（a）及び（b）の問に答えよ。なお、自家用水力発電所の所内電力は無視できるものとする。
（a）この日の電力系統への送電電力量の値[MW⋅h]と電力系統からの受電電力量の値[MW⋅h]の組合せとして、最も近いものを次の（1）～（5）のうちから一つ選べ。
| 送電電力量[MW・h] | 受電電力量[MW・h] | |
|---|---|---|
| 1 | 12.5 | 26.0 |
| 2 | 12.5 | 38.5 |
| 3 | 26.0 | 38.5 |
| 4 | 38.5 | 26.0 |
| 5 | 26.0 | 12.5 |
- 解答
（b）この日、自家用水力発電所で発電した電力量のうち、工場内で消費された電力量の比率[％]として、最も近いものを次の（1）～（5）のうちから一つ選べ。
- 18.3
- 32.5
- 81.7
- 87.6
- 93.2
- 解答
